ООО «БелАкваПром инжиниринг» окажет консультационную поддержку по проектированию резервуаров.
Специалисты компании в кратчайшие сроки обеспечат консультацию и сопровождение по:
- Проектированию резервуаров для воды;
- Проектированию пожарных резервуаров;
- Проектированию подземных резервуаров.
Получить подробную консультацию и получить сопровождение можно по указанным выше телефонам.
| Подберем любой объем в других габаритах, при стесненных условиях размещения резервуаров для нужд пожаротушения | |||||
|---|---|---|---|---|---|
| Наименование | Объём,м³ | Диаметр, мм | Длина, мм | Толщина корпуса/днищ (торцов), мм | Масса, тн |
| РГС-20 | 20 | 2700 | 3500 | 4/5 | 2,0 |
| РГС-25 | 25 | 2700 | 4300 | 4/5 | 2,28 |
| РГС-30 | 30 | 2900 | 4550 | 4/5 | 2,5 |
| РГС-40 | 40 | 2950 | 6000 | 4/5 | 3,15 |
| РГС-50 | 50 | 2950 | 7500 | 4/5 | 3,65 |
| РГС-60 | 60 | 2950 | 9000 | 4/5 | 4,3 |
| РГС-70 | 70 | 3200 | 9000 | 4/5 | 4,75 |
| РГС-80 | 80 | 3200 | 10500 | 4/5 | 5,3 |
| РГС-90 | 90 | 3300 | 10550 | 4/5 | 5,44 |
| РГС-100 | 100 | 3300 | 12000 | 4/5 | 6,0 |
| РГС-110 | 110 | 3300 | 12900 | 4/5 | 6,5 |
| РГС-120 | 120 | 3500 | 13500 | 5/5 | 8,24 |
| РГС-130 | 130 | 3500 | 14300 | 5/5 | 8,54 |
| РГС-140 | 140 | 3500 | 14800 | 5/5 | 8,98 |
| РГС-150 | 150 | 3600 | 14800 | 5/5 | 9,28 |
| РГС-160 | 160 | 3600 | 15750 | 5/5 | 9,72 |
| РГС-170 | 170 | 3800 | 15000 | 5/5 | 10,1 |
| РГС-180 | 180 | 3800 | 16000 | 5/5 | 10,77 |
| РГС-190 | 190 | 3900 | 16000 | 5/5 | 11,1 |
| РГС-200 | 200 | 4000 | 16000 | 5/5 | 11,4 |
| Резервуары противопожарного запаса воды изготавливаются в соответствии с «Техническими требованиями» (конструктивные решения приняты согласно ТП 704-1-158.83 ÷ 704-1-164.83). | |||||

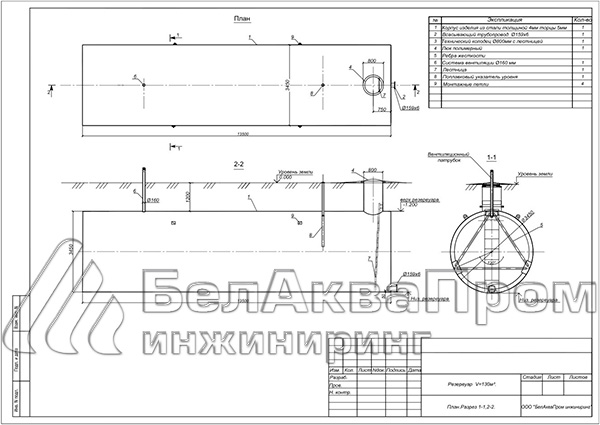

Проектирование резервуаров для воды и жидкостей
Резервуар для воды или нефтепродуктов представляет собой сложную стальную конструкцию. Металлическое изделие данного класса может представлять экологическую, физическую и пожарную опасность. Технологически верный проект, созданный с учетом всех тонкостей и нюансов, позволит создать емкостное оборудование, которое можно будет безопасно и эффективно эксплуатировать длительное время.
При разработке проектной документации проектный отдел нашей компании реализует наиболее эффективные конструкторские решения. Основываясь как на типовых проектах стальных резервуаров, так и на нестандартных решениях, реализованных ранее.
Для детальной проработки КМ и КМД проектов берутся следующие исходные данные:
- Непосредственно назначение стального резервуара;
- Геофизические данные о площадке предназначенной для размещения емкостного оборудования;
- Необходимый объем и форма предстоящего резервуара;
- Способ размещения емкости: наземный, подземный либо обвалочный;
- Физико-химические свойства размещаемой субстанции: рабочая температура, удельный вес, плотность, химическая агрессивность, взрыво- и пожароопасность;
- Необходимость создания теплоизоляции, проведения антикоррозийной обработки;
- Наличие технологического оборудования: лестницы, люки, дыхательные клапаны, зумпфы, технологические площадки и др;
- Оборот продукта (длительное хранение, ежедневная раздача и др.).
Особенности проектирования резервуаров
Металлоконструкция для хранения и раздачи жидкостей обязана обеспечивать прочность и геометрическое постоянство на всем протяжении эксплуатационного срока. При проектировании. Помимо вышеуказанных аспектов, подбирается металл и метод его сварки.
Для металла учитываются такие показатели как ударная вязкость, механическая прочность, толщина стальных листов, расчетная температура и мимические свойства, а также свариваемость.
Сварка подбирается из возможных вариантов: автоматическая либо ручная; горизонтальная либо вертикальная; двухсторонняя или односторонняя. Она должна гарантировать герметичность швов на всем протяжении сроков эксплуатации спроектированного емкостного оборудования.
Основываясь на изложенных Заказчиком в Техническом Задании или Опросных листах требованиях, прорабатываются возможные варианты формы и размеров будущего сосуда и его отдельных элементов. Так, в процессе проработки проекта цилиндрического резервуара для пожарных нужд, может быть изменена форма боковой стенки, или горловин, а также их расположение и т.д. О чем дополнительно информируют Заказчика.
Каждый раздел готового проекта содержит всю необходимую информацию по проведению работ. Так, Опросные листы и Техническое задание содержит требования Заказчика.
Непосредственно проект КМ обосновывает инженерное решение конструкции, физические свойства металла и способ производства резервуара.
Проект КМД предназначен для Производителя, и содержит подробный чертеж резервуара, все его монтажные стыки и узлы.
Квалифицированные специалисты ООО «БелАкваПром Инжиниринг» в кратчайшие сроки и на высоком уровне обеспечат создание проекта резервуара или резервуарных групп.
Накопленный многолетний опыт, эффективные конструкторские решения, современное проектное программное обеспечение позволяют решать задачи различного уровня сложности.
